Come accorciare un cavo coassiale e collegare un nuovo connettore di tipo N

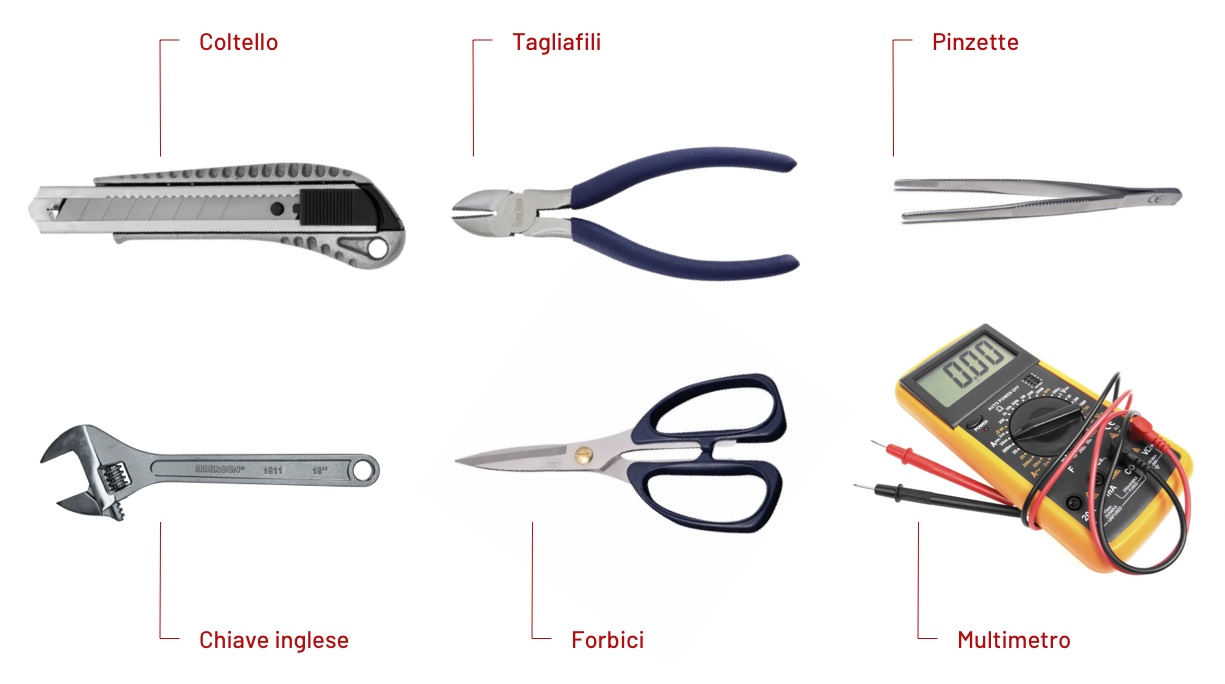

Strumenti necessari

Materiali

• Cavo coassiale (5D-FB, 7D-FB, o altro)

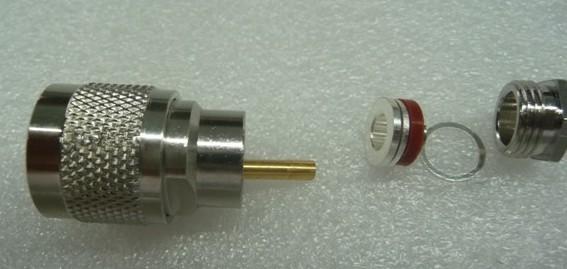

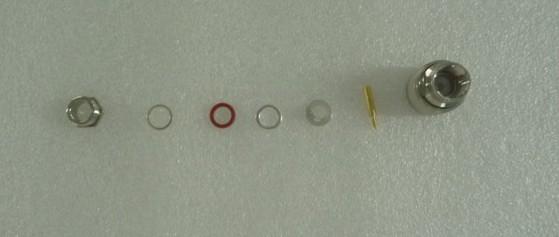

• Connettore N-type Crimp (incluso anello filettato, guarnizioni metalliche, cuscinetto in gomma e corpo del connettore)

Preparazione del cavo

Tagliare il cavo

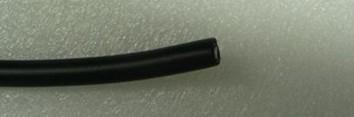

Misura e taglia il cavo alla lunghezza desiderata utilizzando un tagliafili.

Rimuovere lo strato esterno in gomma

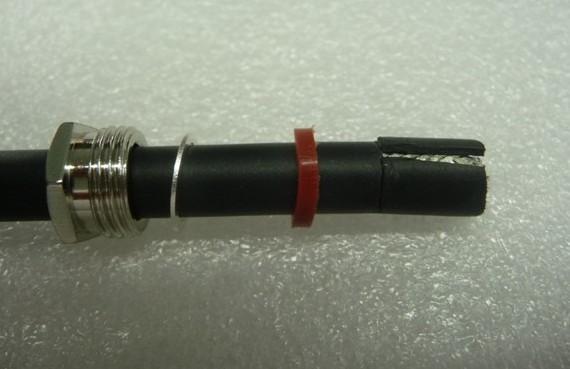

Fai scorrere l'anello filettato, la guarnizione metallica e il cuscinetto in gomma sul cavo.

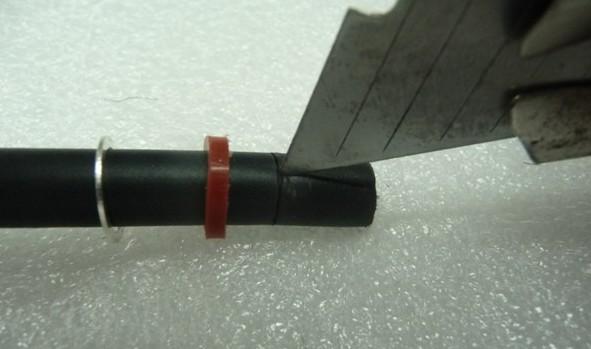

Usa un coltello per tagliare attentamente circa 2 cm dello strato esterno in gomma all'estremità del cavo. Sii delicato per evitare di danneggiare il conduttore metallico interno.

Rimuovi completamente lo strato esterno in gomma.

Preparazione dello schermo

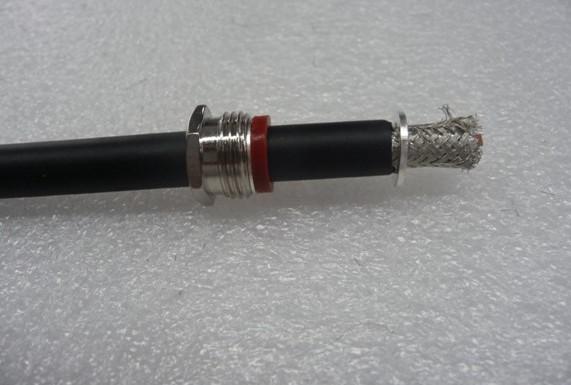

Fai scorrere un'altra guarnizione metallica sul cavo come mostrato nell'immagine.

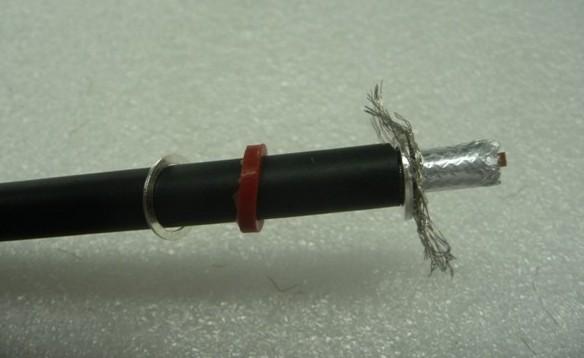

Usa le pinzette per ripiegare indietro lo schermo metallico esterno ed esporre l'isolante sottostante.

Preparazione del conduttore centrale

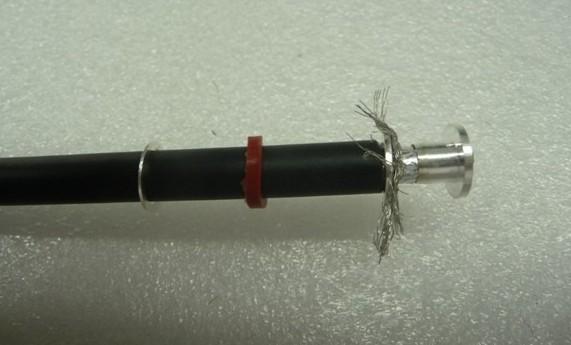

Inserisci la matrice metallica all'interno del cavo come mostrato di seguito.

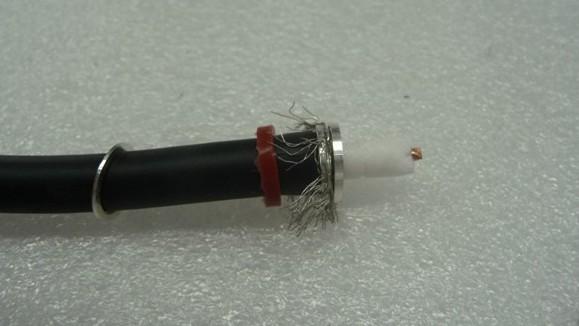

Usa un coltello per tagliare circa 0,8 cm dell'isolante interno per esporre il conduttore centrale. Fai attenzione a non danneggiare il filo centrale.

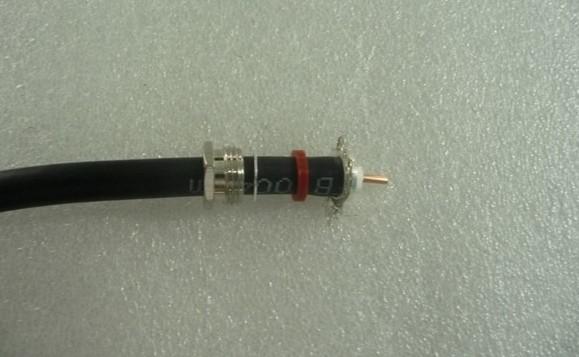

Rimuovi l'isolante tagliato, lasciando esposto il nucleo metallico.

Verifica se la lunghezza del nucleo metallico esposto corrisponde alla lunghezza richiesta del foro della spina. Se il nucleo è troppo lungo, accorcialo usando dei tagliafili.

Collegamento del connettore

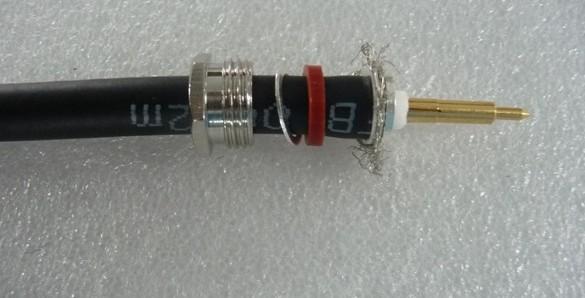

Inserisci il nucleo del filo nel foro della spina del connettore.

Taglia l'eccesso di schermatura metallica a maglia che è troppo lungo.

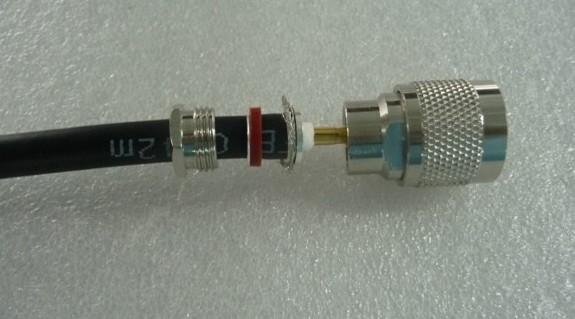

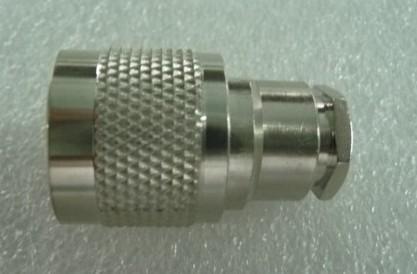

Inserisci con cura il cavo nel corpo del connettore come mostrato nel diagramma.

Ruota l'anello filettato per fissare la connessione.

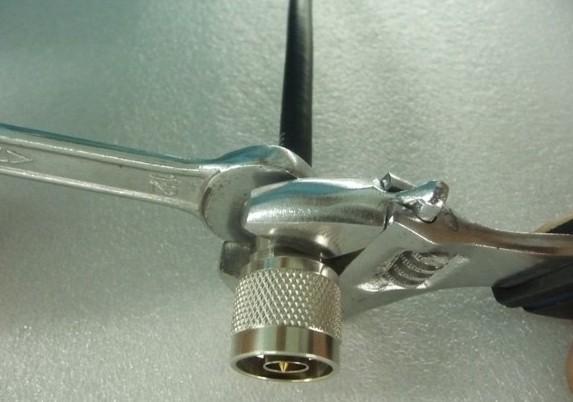

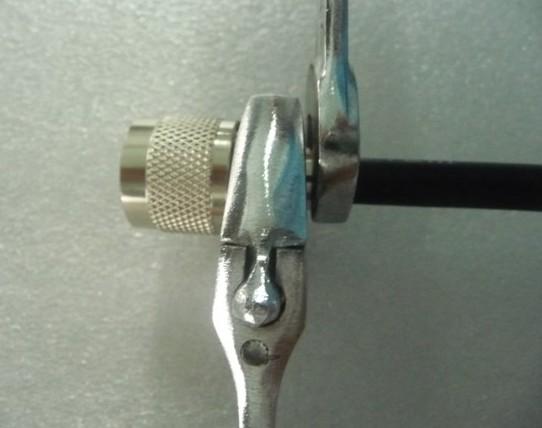

Usa due chiavi regolabili per serrare saldamente il connettore.

Test della connessione

Impostazione del multimetro

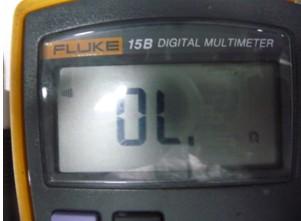

Gira il selettore del multimetro sulla giusta impostazione.

Premi il pulsante giallo due volte per entrare nella modalità di misurazione corretta.

Esecuzione dei test

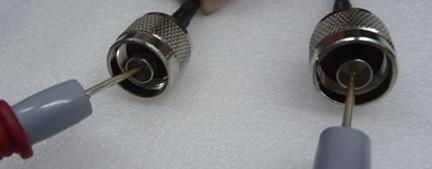

Testa la connessione della spina toccando le punte del multimetro su entrambe le spine del connettore. Se il circuito funziona correttamente, il multimetro emetterà un bip.

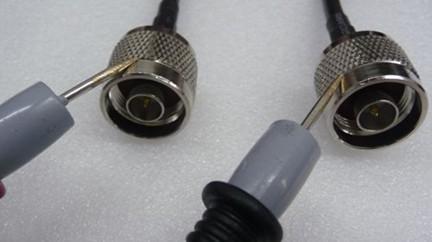

Testa la connessione della calotta esterna toccando le punte su entrambe le calotte metalliche dei connettori. Un bip conferma una buona continuità.

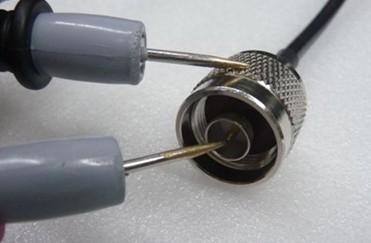

Controlla i cortocircuiti toccando le punte del multimetro sulla spina e la calotta esterna. Se il multimetro emette un bip, è presente un cortocircuito che deve essere risolto.

Se tutti i test sono superati senza cortocircuiti, il tuo cavo è correttamente collegato e pronto per l'uso.
