Come collegare e montare correttamente le antenne dell'amplificatore di segnale

Il corretto collegamento dell'antenna è fondamentale per le prestazioni ottimali del vostro amplificatore di segnale. Un'installazione errata può comportare una scarsa ricezione del segnale, auto-oscillazione o una copertura ridotta. Seguite questa guida per collegare e montare correttamente le antenne esterne e interne del vostro sistema.

Cosa include un kit standard?

Un kit standard di amplificatori del segnale include i seguenti componenti:

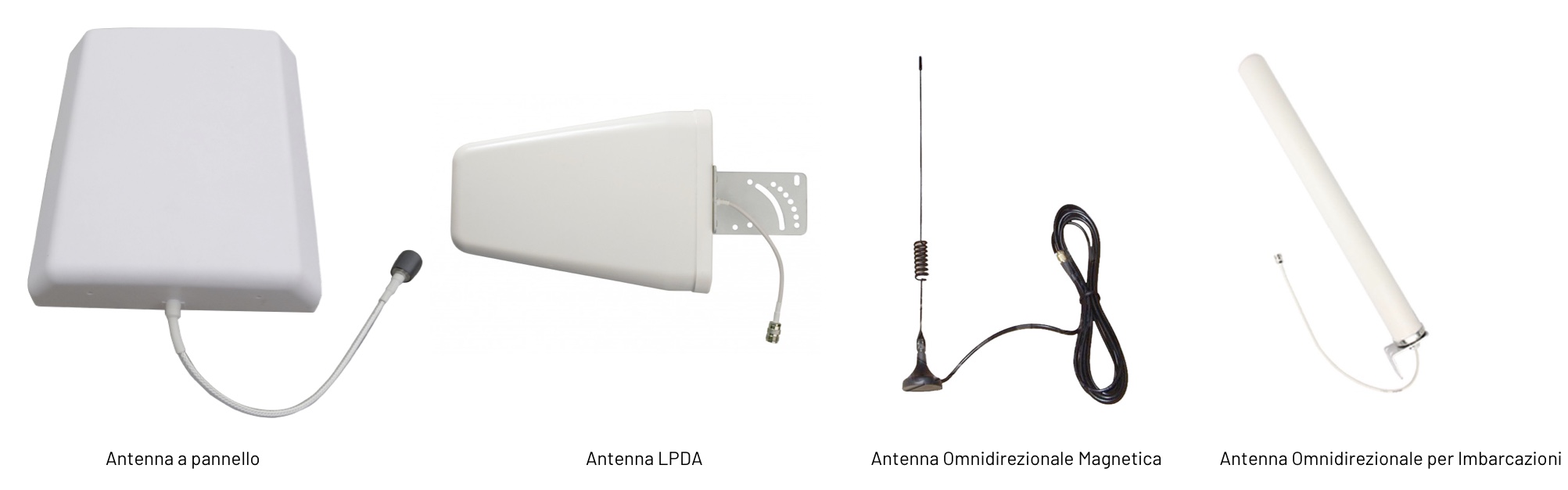

Antenna esterna – può essere:

  • Antenna Direzionale Log-Periodica (LPDA) o Antenna a pannello per amplificatori di segnale domestici.
  • Antenna Omnidirezionale Magnetica  per amplificatori veicolari e
  • Antenna Omnidirezionale per Imbarcazioni per amplificatori marini.


Antenne esterne

Cavo esterno – collega l'antenna esterna all'amplificatore.
Le lunghezze standard vanno da 10 a 20 metri, ma è possibile adattarle a seconda delle necessità.

Unità di amplificazione del segnale – il dispositivo centrale che amplifica il segnale.

Cavo interno – collega l'antenna interna all'amplificatore. La lunghezza standard è di 5 metri, ma può essere accorciata o allungata se necessario. Alcuni modelli base per piccole aree di copertura potrebbero non richiedere un cavo interno.

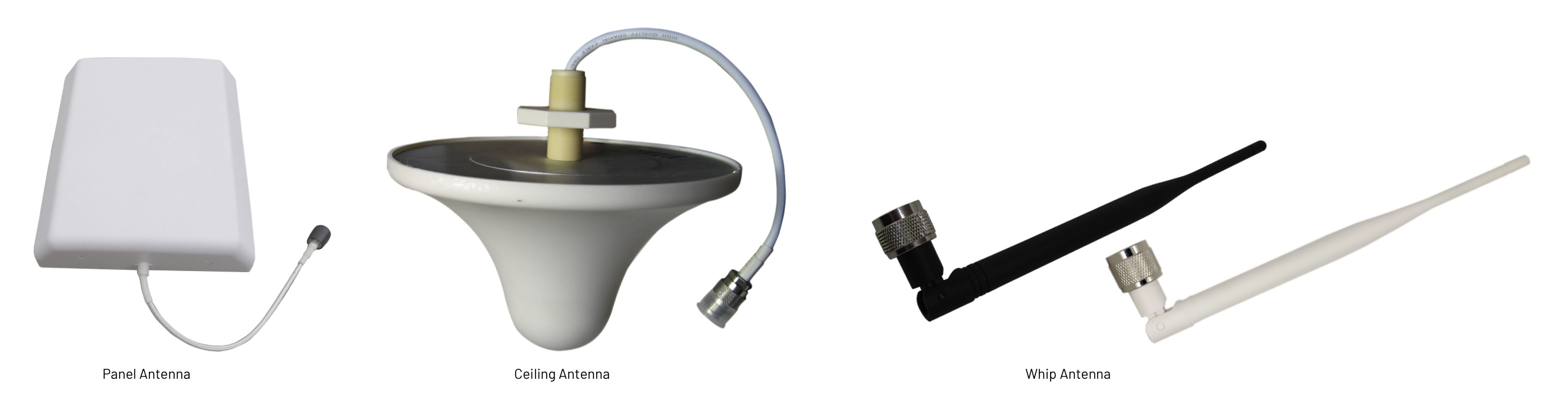

Antenna interna – può essere:

  • Antenna da soffitto o antenna a pannello (collegamento via cavo).
  • Antenna a frusta (avvitata direttamente all'amplificatore senza cavo).


Antenne Interne

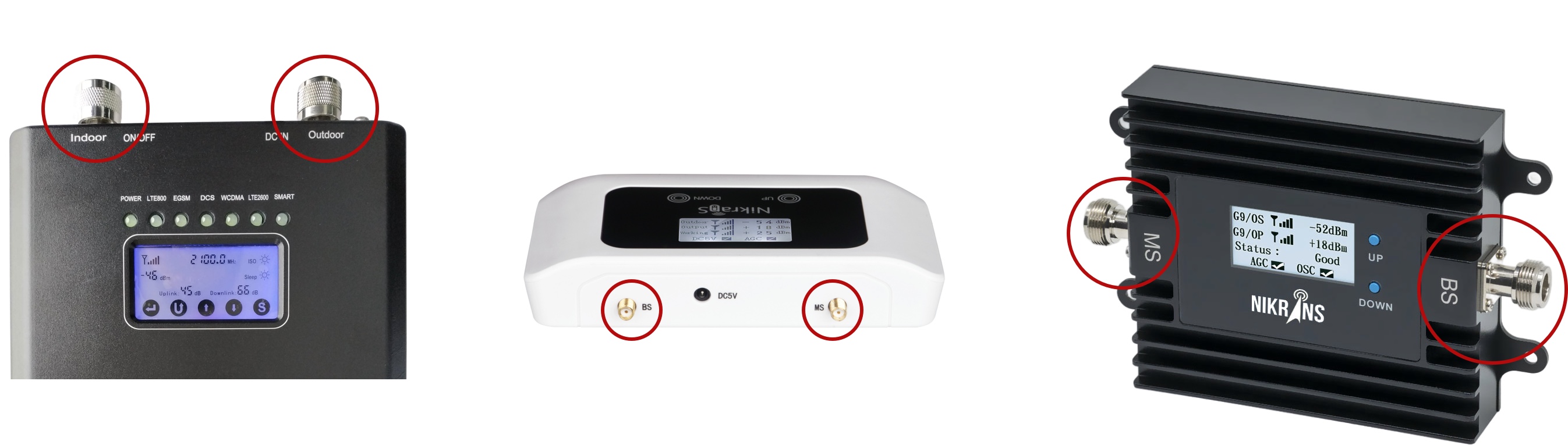

Informazioni sulle porte d'antenna del booster

Diversi modelli di amplificatori hanno indicazioni diverse per le porte. Ecco cosa significano:

  • BS o Outdoor – si collega all' antenna esterna.
  • MS / Indoor – si collega all' antenna/e interna/e.
  • DC – per il collegamento all'alimentazione.

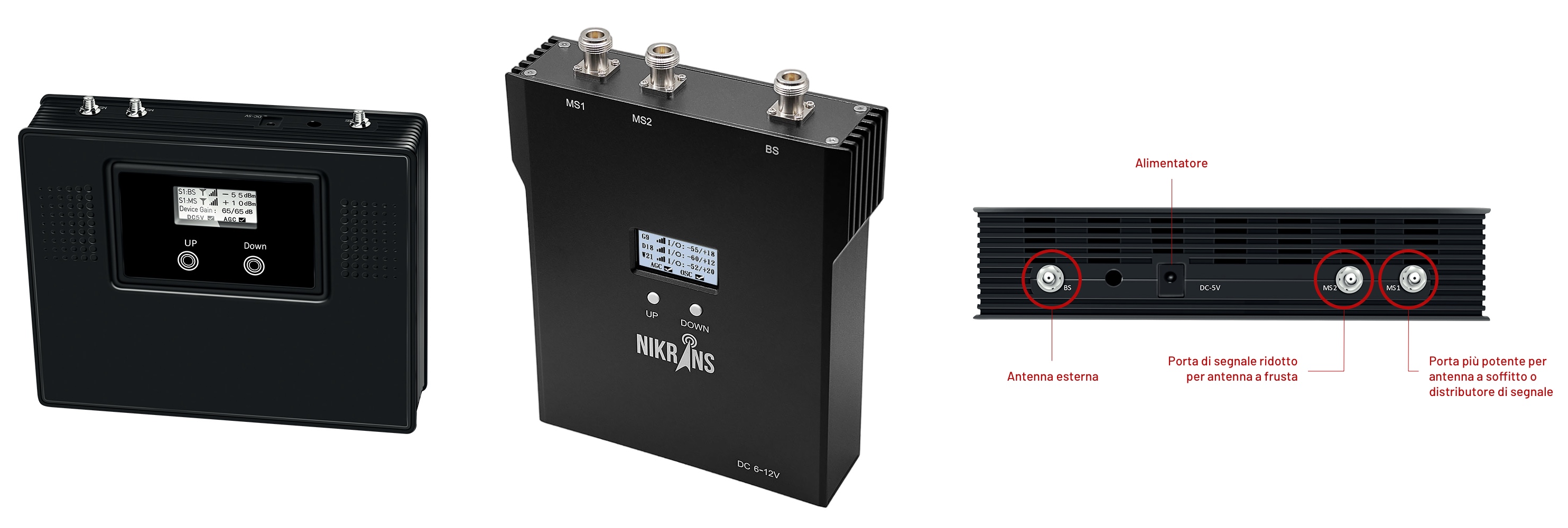

Alcuni modelli hanno due porte interne, consentendo l'uso simultaneo di 2 antenne interne. In questo caso:

  • MS1 (porta più potente) – Ideale per antenne a soffitto e pannello con cavi più lunghi.
  • MS2 – Adatto per un'antenna a frusta o una seconda antenna a pannello/soffitto con un cavo più corto.

* Nota: Se la vostra area di copertura è piccola e la distanza tra 2 antenne interne è inferiore a 5 metri, utilizzate solo un'antenna interna per evitare interferenze di segnale.

Schemi d'installazione

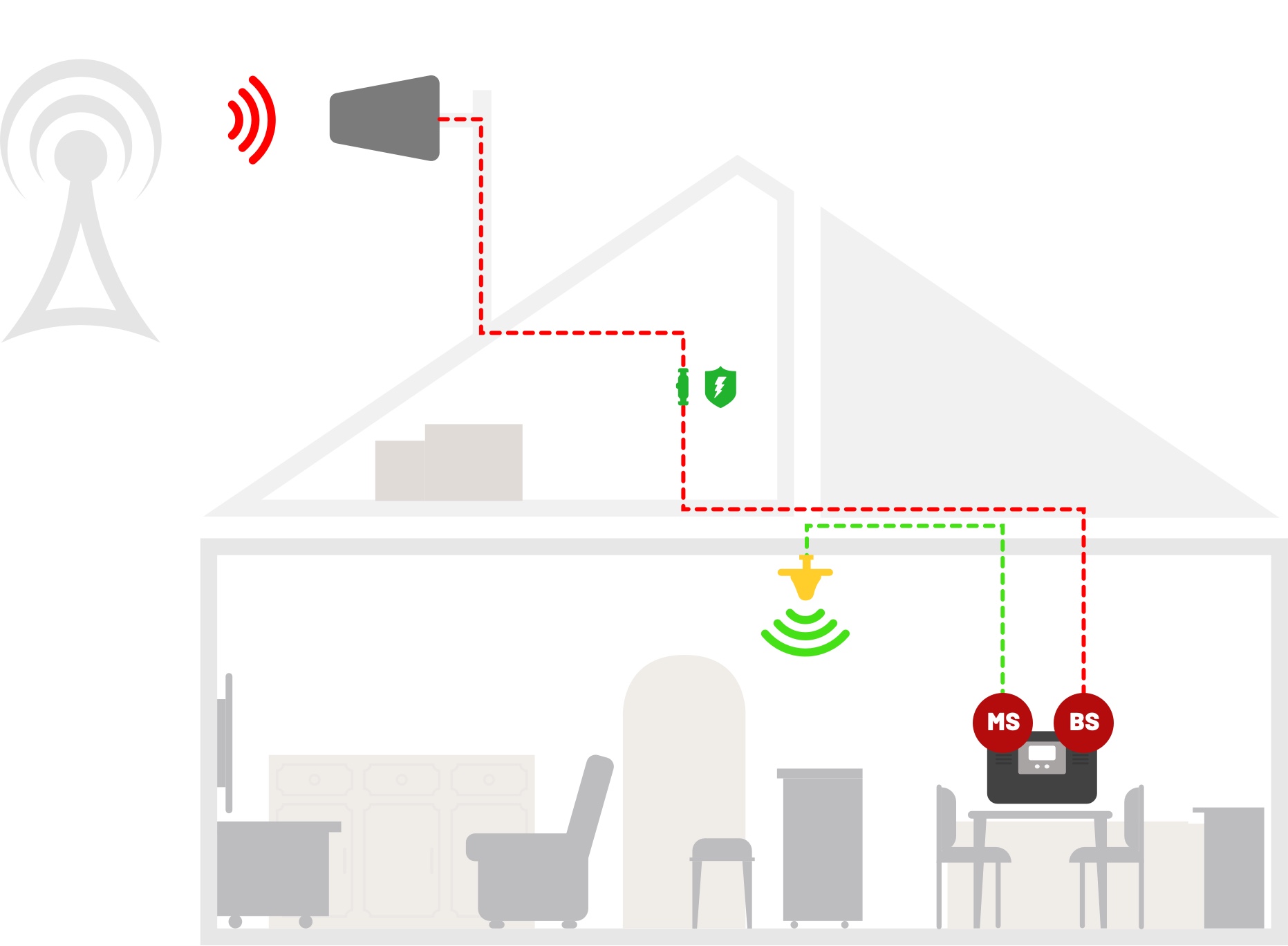

Kit ripetitore con un'antenna interna:

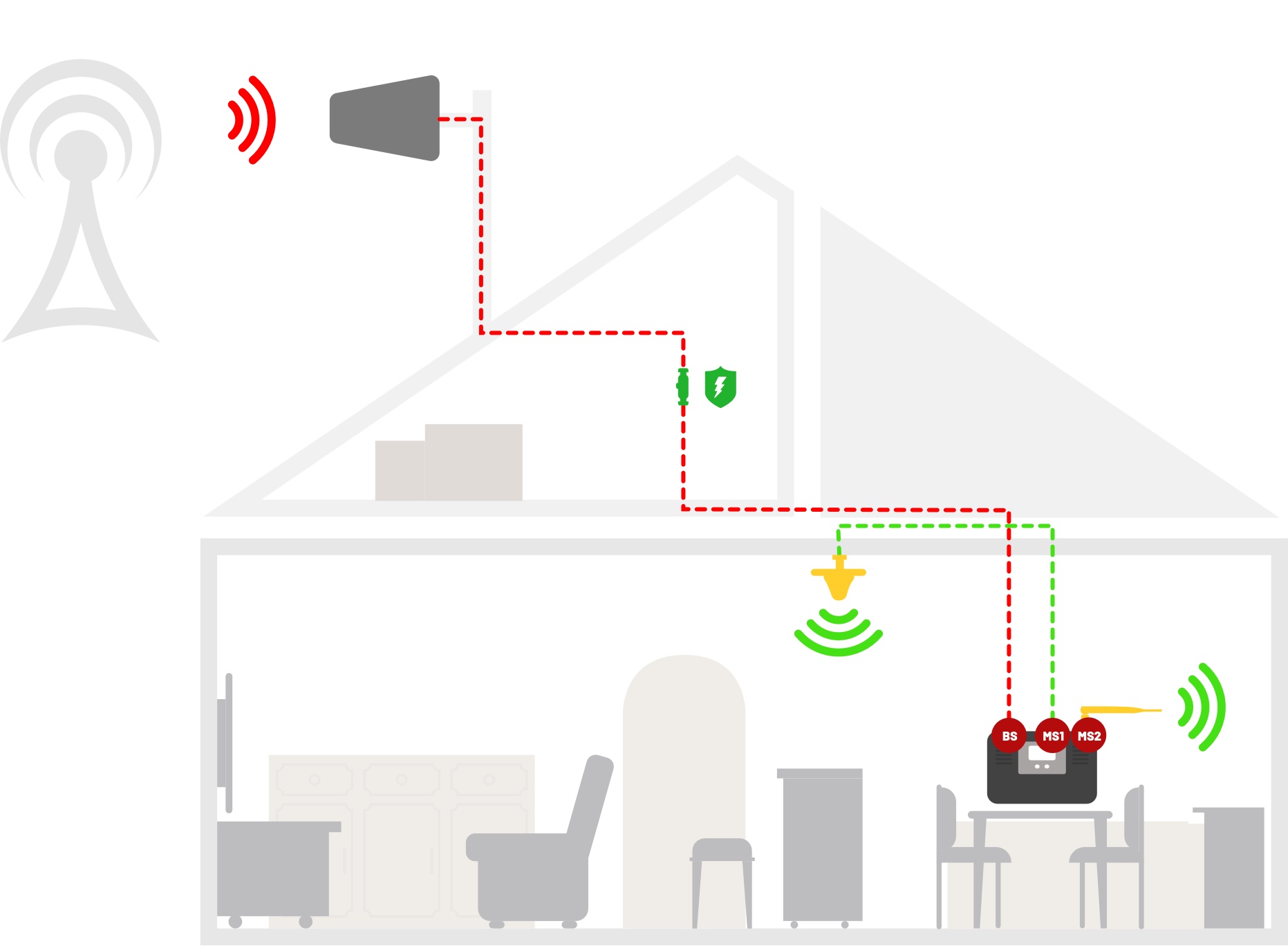

Kit ripetitore con due antenne interne:

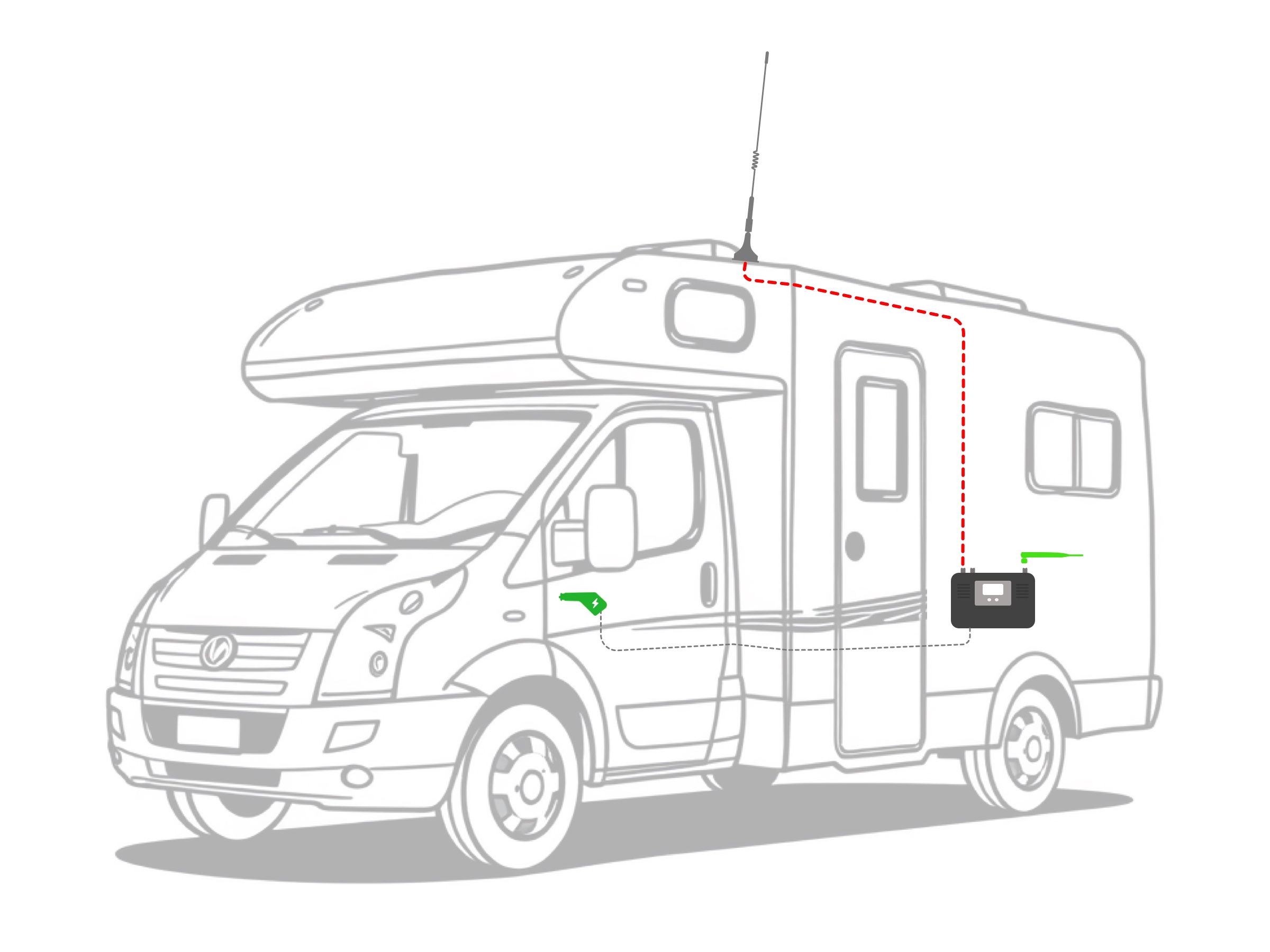

Installazione in un furgone o in un'auto

* Questi schemi mostrano una possibile configurazione in un furgone o in un'automobile. Il posizionamento delle antenne esterne e interne può variare in base alle proprie esigenze e alle caratteristiche del veicolo. Per evitare oscillazioni del segnale, assicurarsi che le due antenne siano distanti almeno 3 metri.

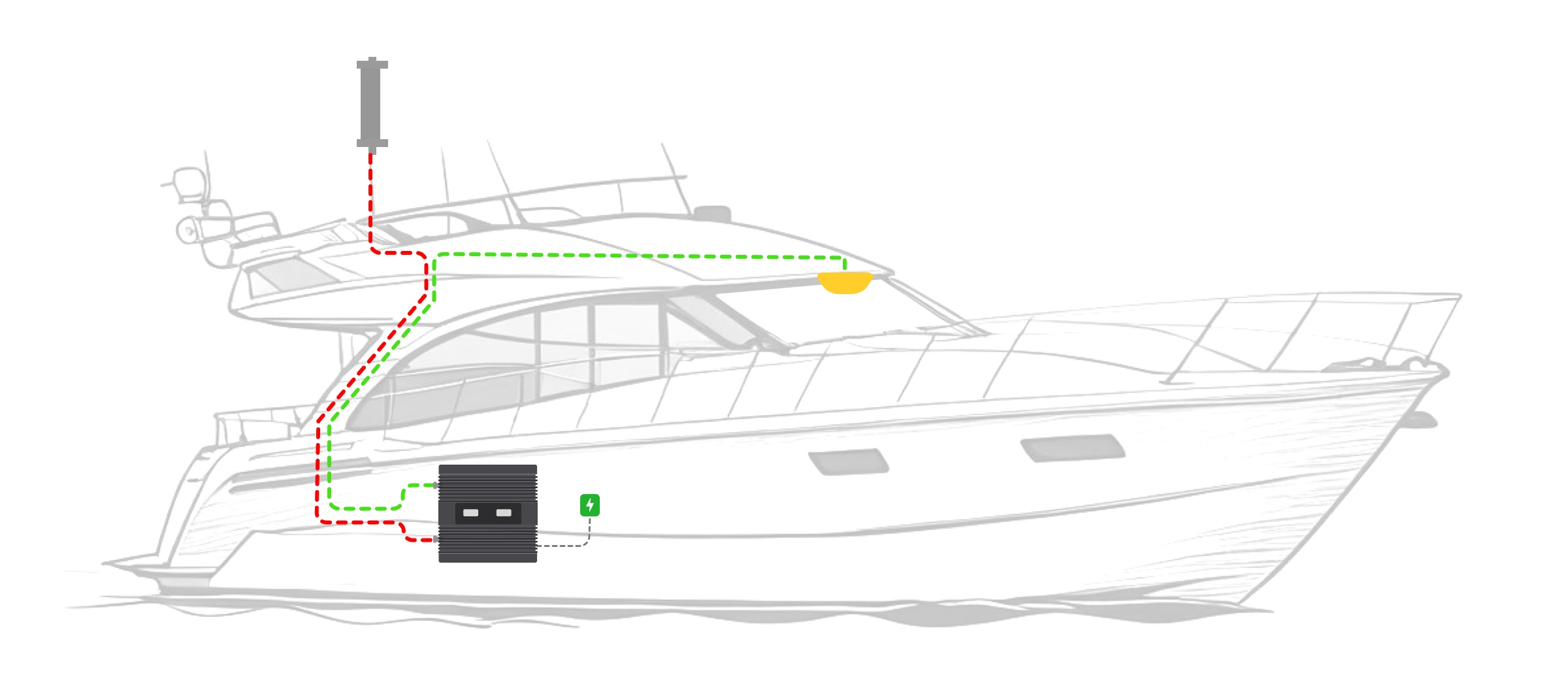

Installazione su nave/imbarcazione

* Le antenne esterna e interna possono essere installate in varie posizioni, a seconda delle vostre esigenze e delle caratteristiche della vostra imbarcazione.

Attenzione! Per evitare oscillazioni del segnale, è importante che le due antenne abbiano una distanza di almeno 8 metri.

Per i video di montaggio passo-passo dei modelli di ripetitori più diffusi, visitate il nostro canale YouTube.

Verificare il corretto isolamento dell'antenna prima dell'accensione

Prima di accendere il ripetitore, verificate il corretto posizionamento delle antenne per prevenire problemi di auto-oscillazione (cicli di feedback) e interferenze:

Mantenete una distanza minima tra le antenne:

  • Antenna esterna vs interna: almeno 8 metri in orizzontale e 1,5 metri in verticale. Se il segnale esterno è forte, si consiglia di aumentare questa distanza. Un segnale di ingresso più forte richiede una maggiore separazione per prestazioni ottimali.
  • Antenna interna vs interna: almeno 3-5 metri di distanza per evitare interferenze di segnale. Se la vostra area di copertura è piccola e la distanza tra 2 antenne interne è inferiore a 5 metri, utilizzate solo un'antenna interna per evitare interferenze di segnale.

Posizionate correttamente le antenne:

  • La posizione ottimale è sul tetto, con una visuale libera verso la torre cellulare più vicina.

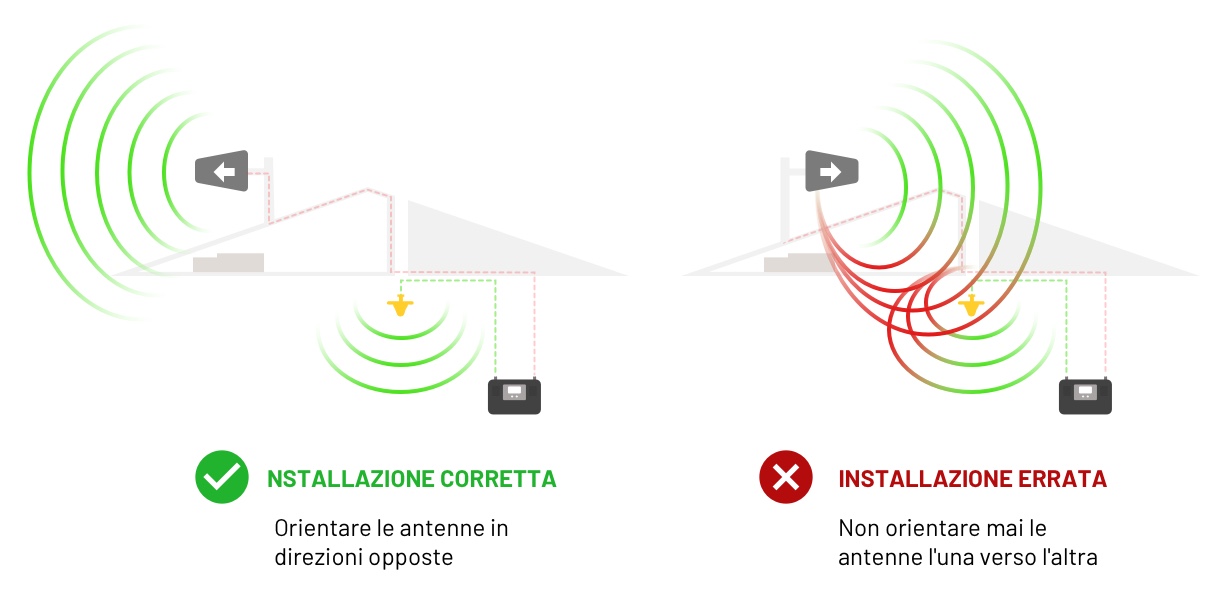

  • Evitate categoricamente di posizionare le antenne esterna e interna una di fronte all'altra.
  • Utilizzate ostacoli quali pareti, soffitti o barriere metalliche per interrompere i percorsi diretti del segnale.
  • Orientate le antenne in direzioni opposte o significativamente diverse.

* Per istruzioni dettagliate su come orientare e posizionare correttamente l'antenna esterna, consultare la nostra Guida al posizionamento dell'antenna.

Come montare le antenne

Montaggio dell'antenna esterna

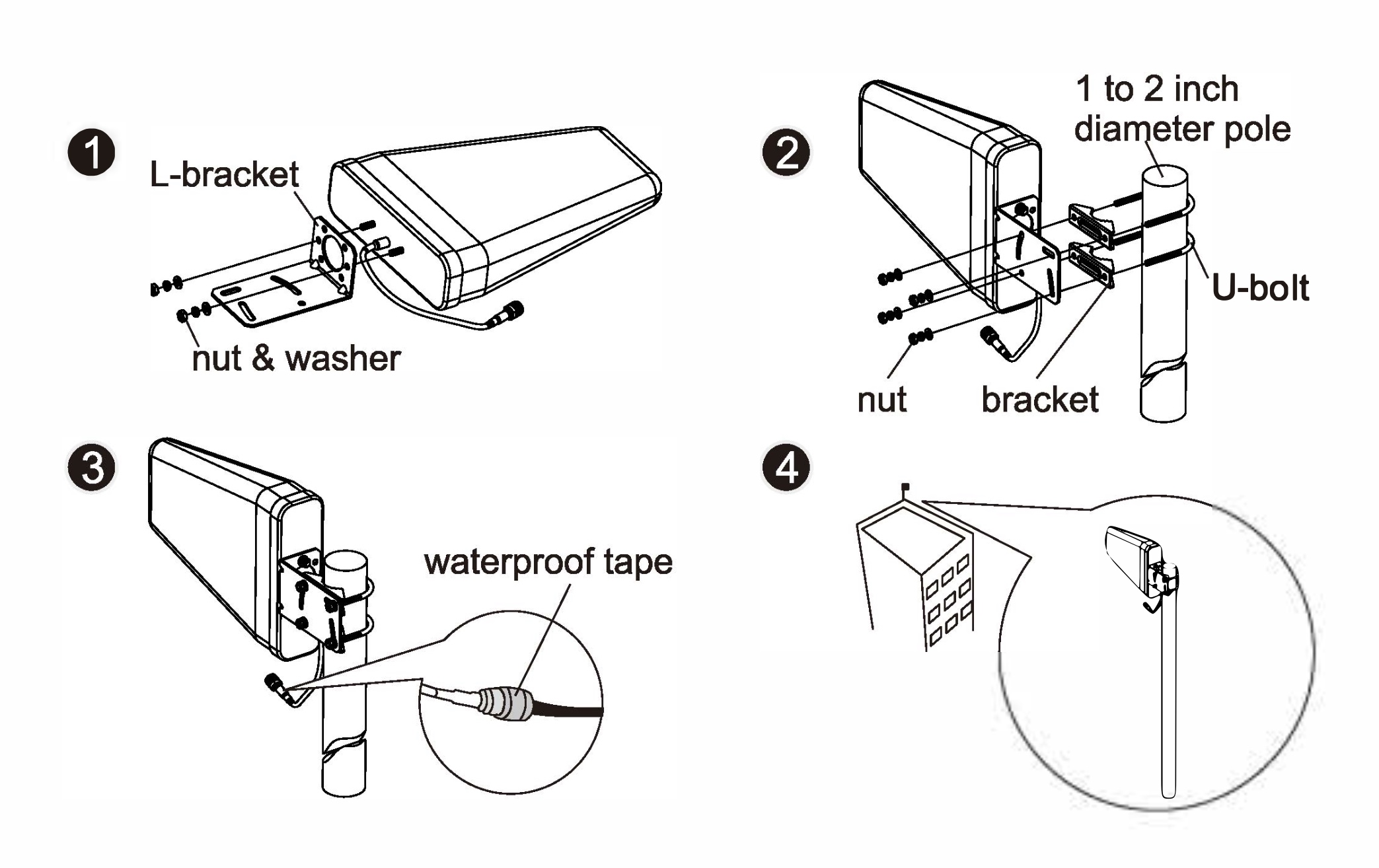

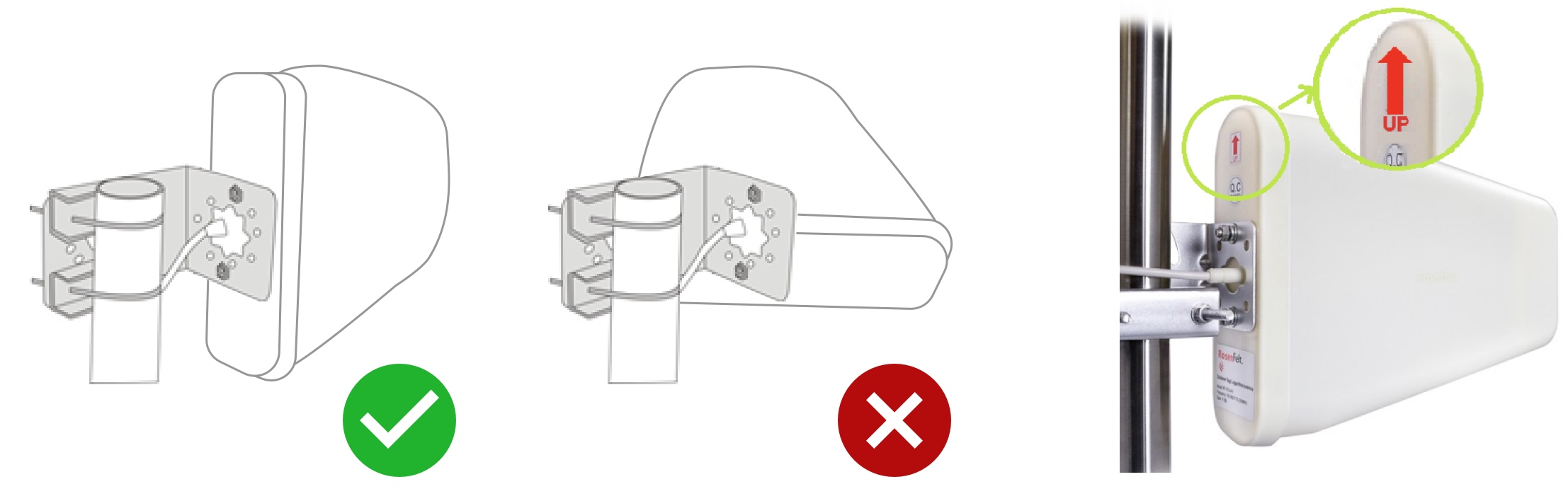

Antenna LPDA:

Deve essere installata su un palo.

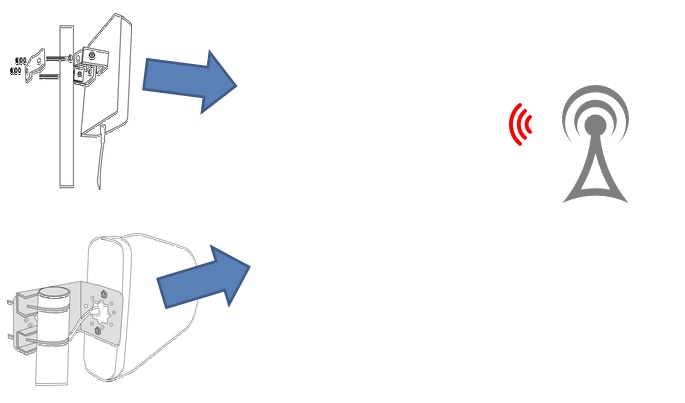

Assicurarsi che l'antenna sia montata verticalmente e che la freccia rossa sull'involucro dell'antenna sia rivolta verso l'alto.

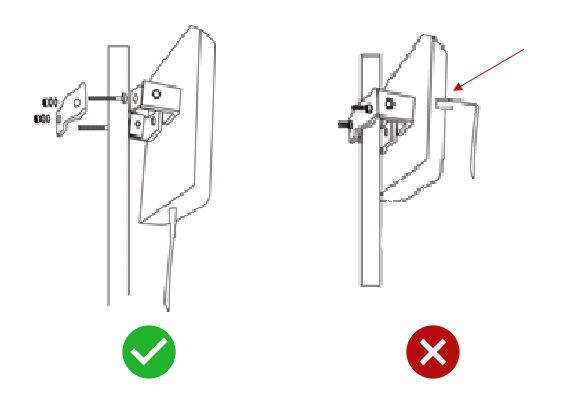

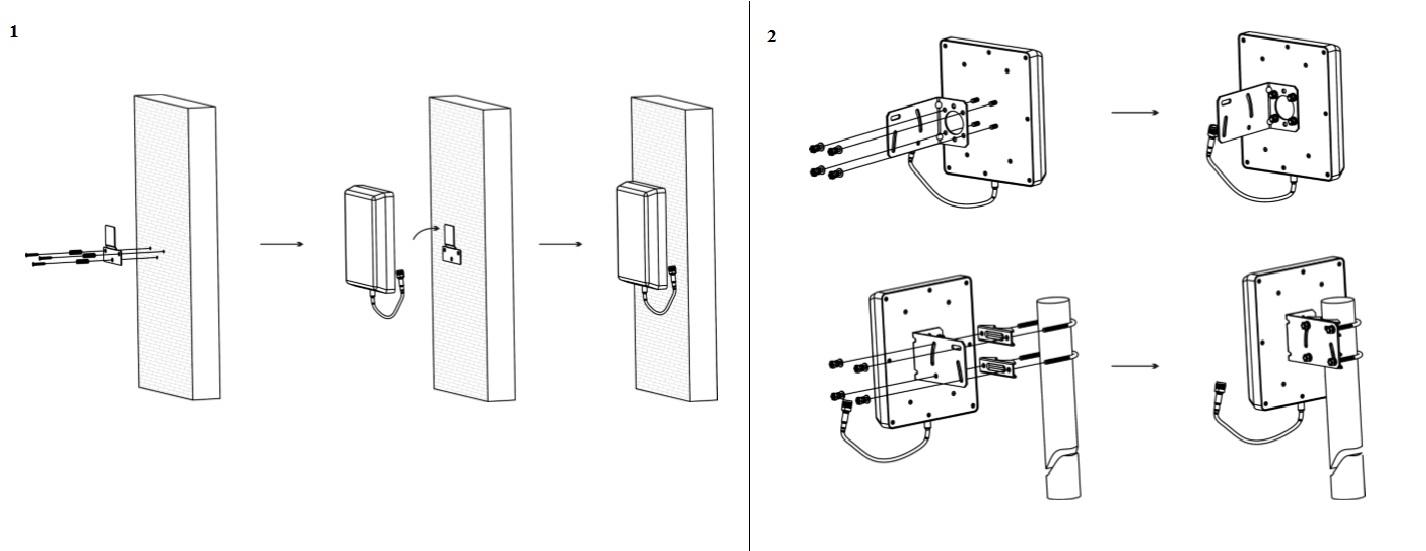

Antenna a pannello:

  • Può essere montata a parete o su palo.
  • Posizionarla il più in alto possibile per la migliore ricezione del segnale.

Prestate attenzione alla posizione verticale dell'antenna a pannello. Il cavo deve essere rivolto verso il basso.

Montaggio dell'antenna interna

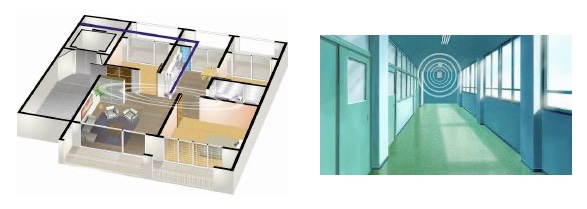

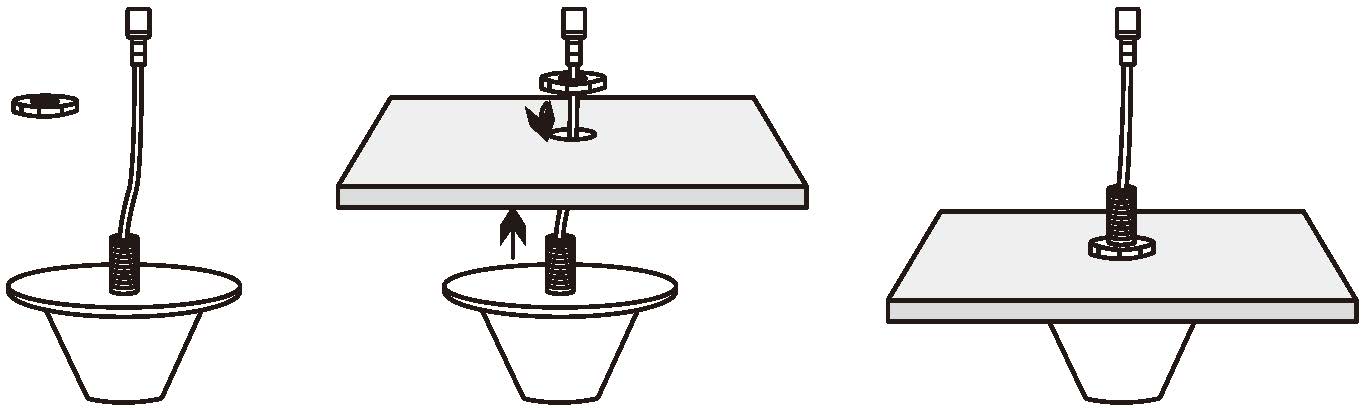

Antenna a soffitto:

  • Ideale per ampi spazi aperti, case o uffici.
  • Collocatela al centro dell'area per una distribuzione uniforme del segnale.

Antenna a pannello:

  • Ideale per spazi lunghi e stretti (corridoi, passaggi, ecc.).
  • Si monta a parete, come un'antenna a pannello esterna.
  • Orientatela verso l'area in cui è necessario migliorare il segnale.

Suggerimenti per una migliore prestazione

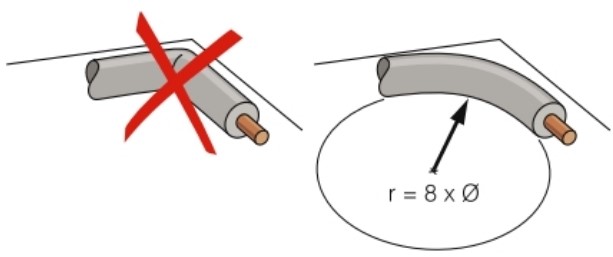

  • Evitare di piegare o stringere eccessivamente i cavi per garantire una trasmissione ottimale del segnale.
  • Se rimane del cavo in eccesso, arrotolarlo con cura o accorciarlo.

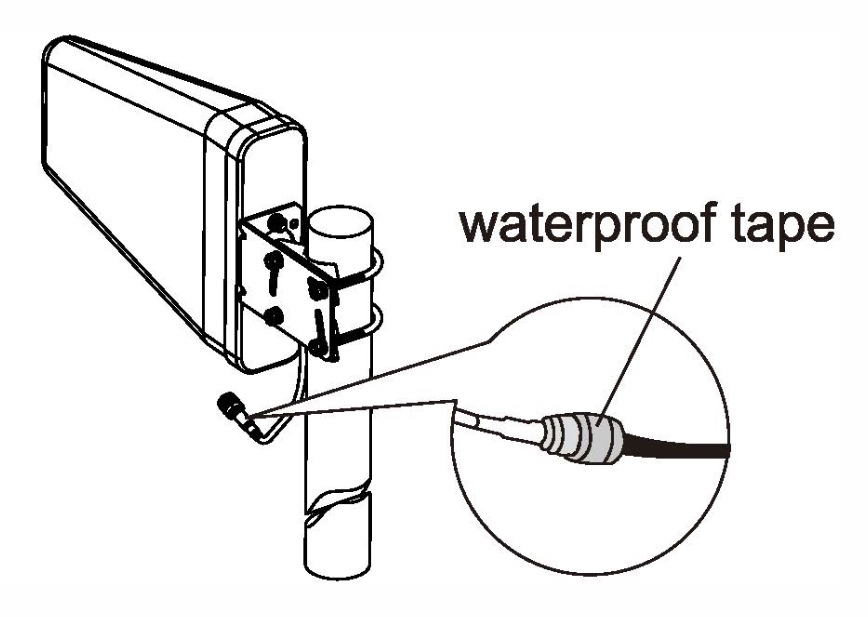

  • Per una maggiore protezione, isolare i connettori esterni dall'umidità utilizzando un nastro isolante standard.
  • Controllare l'integrità dei connettori durante l'assemblaggio del sistema per evitare problemi di connessione.
  • In caso di interferenze, regolare leggermente le posizioni delle antenne per trovare la configurazione migliore.
