Comment raccourcir un câble coaxial et fixer un nouveau connecteur de type N

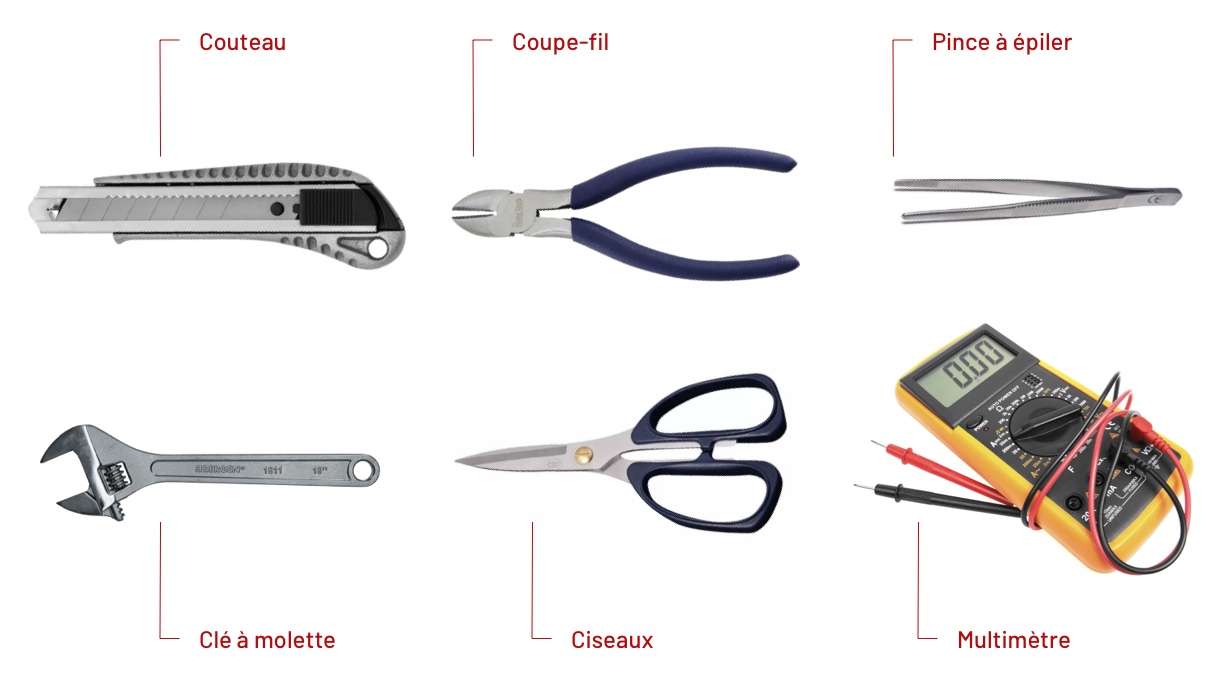

Outils nécessaires

Matériaux

• Câble coaxial (5D-FB, 7D-FB, ou autre)
• Connecteur N-type Crimp (y compris l'anneau de vis, les joints métalliques, la bille en caoutchouc et le corps du connecteur)

Préparation du câble

Couper le câble

Mesurez et coupez le câble à la longueur souhaitée à l'aide d'un coupe-fil.

Dénuder la gaine extérieure en caoutchouc

Faites glisser l'anneau de vis, le joint métallique, et la bille en caoutchouc sur le câble.

Utilisez un couteau pour couper soigneusement environ 2 cm de la gaine extérieure en caoutchouc à l'extrémité du câble. Soyez doux pour éviter d'endommager le conducteur métallique interne.

Retirez complètement la gaine extérieure en caoutchouc.

Préparation du blindage

Faites glisser un autre joint métallique sur le câble comme indiqué sur l'image.

Utilisez des pincettes pour déplier le blindage métallique externe afin d'exposer l'isolant situé en dessous.

Préparation du conducteur central

Insérez la matrice métallique à l'intérieur du câble comme indiqué ci-dessous.

Utilisez un couteau pour couper environ 0,8 cm de l'isolant intérieur afin d'exposer le conducteur central. Faites attention de ne pas endommager le fil central.

Retirez l'isolant coupé, laissant le noyau métallique exposé.

Vérifiez si la longueur du noyau métallique exposé correspond à la longueur requise du trou de la broche. Si le noyau est trop long, ajustez-le à l’aide de coupe-fils.

Fixation du connecteur

Insérez le noyau du fil dans le trou de la broche du connecteur.

Coupez tout excès de blindage métallique en maille qui serait trop long.

Insérez soigneusement le câble dans le corps du connecteur comme indiqué sur le schéma.

Tournez l'anneau de vis pour sécuriser la connexion.

Utilisez deux clés à molette pour serrer fermement le connecteur.

Test de la connexion

Configuration du multimètre

Tournez le cadran du multimètre sur le bon réglage.

Appuyez deux fois sur le bouton jaune pour entrer dans le mode de mesure correct.

Effectuer les tests

Testez la connexion de la broche en touchant les pointes du multimètre sur les deux broches du connecteur. Si le circuit fonctionne correctement, le multimètre émettra un bip.

Testez la connexion de la coque extérieure en touchant les pointes sur les coques métalliques des connecteurs. Un bip confirme une bonne continuité.

Vérifiez les courts-circuits en touchant les pointes du multimètre sur la broche et la coque extérieure. Si le multimètre émet un bip, un court-circuit est présent et doit être corrigé.

Si tous les tests sont réussis sans courts-circuits, votre câble est correctement connecté et prêt à être utilisé.
