Cómo acortar un cable coaxial y conectar un nuevo conector de tipo N

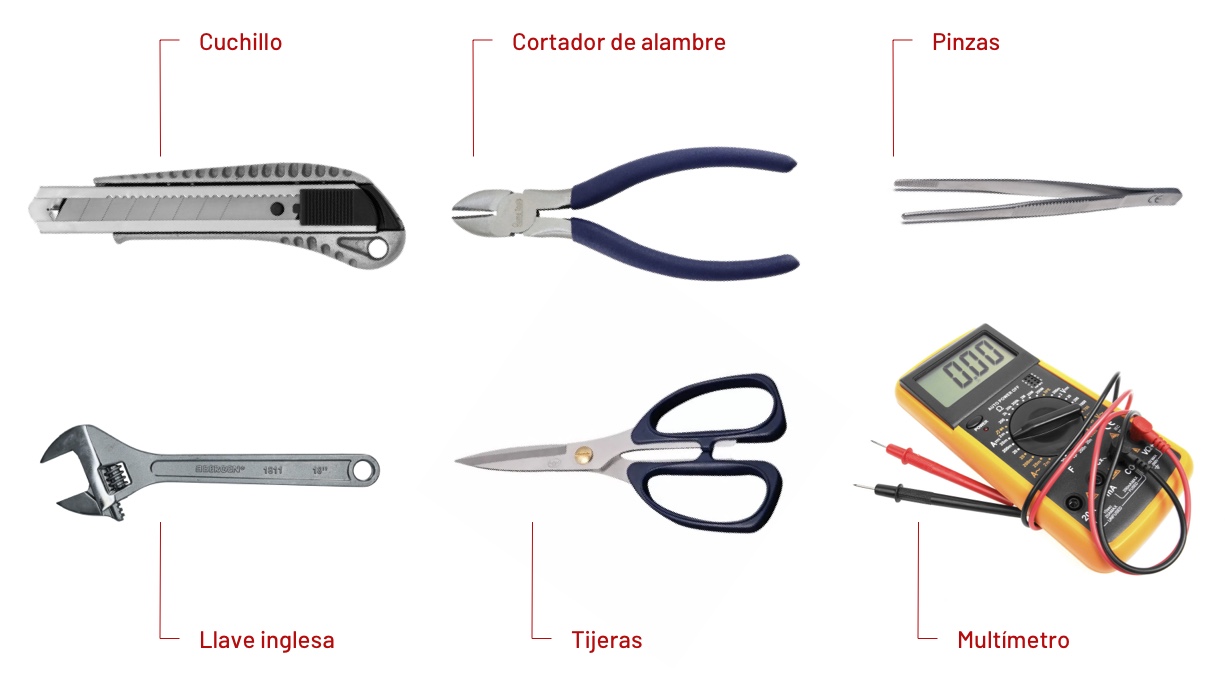

Herramientas necesarias

Materiales

• Cable coaxial (5D-FB, 7D-FB u otro)
• Conector N-type Crimp (incluye anillo roscado, juntas metálicas, almohadilla de bola de goma y cuerpo del conector)

Preparación del cable

Cortar el cable

Mide y corta el cable a la longitud deseada usando un cortador de alambre.

Pelar la capa exterior de goma

Desliza el anillo roscado, la junta metálica y la almohadilla de bola de goma sobre el cable.

Usa un cuchillo para cortar cuidadosamente unos 2 cm de la capa exterior de goma en el extremo del cable. Sé suave para evitar dañar el conductor metálico interno.

Retira completamente la capa exterior de goma.

Preparación del blindaje

Desliza otra junta metálica sobre el cable como se muestra en la imagen.

Usa pinzas para doblar hacia atrás el blindaje metálico exterior y exponer el aislamiento debajo.

Preparación del conductor central

Inserta la matriz metálica dentro del cable como se muestra a continuación.

Usa un cuchillo para cortar aproximadamente 0,8 cm del aislamiento interior para exponer el conductor central. Ten cuidado de no dañar el cable central.

Retira el aislamiento cortado, dejando expuesto el núcleo metálico.

Verifica si la longitud del núcleo metálico expuesto coincide con la longitud requerida del orificio del pin. Si el núcleo es demasiado largo, recórtalo usando un cortador de alambre.

Fijación del conector

Inserta el núcleo del cable en el orificio del pin del conector.

Corta cualquier exceso de blindaje metálico de malla que sea demasiado largo.

Inserta cuidadosamente el cable en el cuerpo del conector como se muestra en el diagrama.

Gira el anillo roscado para asegurar la conexión.

Usa dos llaves ajustables para apretar firmemente el conector.

Prueba de la conexión

Configuración del multímetro

Gira el dial del multímetro a la configuración correcta.

Pulsa el botón amarillo dos veces para entrar en el modo de medición correcto.

Realización de pruebas

Prueba la conexión del pin tocando las puntas del multímetro en ambos pines del conector. Si el circuito funciona correctamente, el multímetro emitirá un pitido.

Prueba la conexión de la carcasa exterior tocando las puntas en ambas carcasas metálicas de los conectores. Un pitido confirma una buena continuidad.

Verifica los cortocircuitos tocando las puntas del multímetro en el pin y la carcasa exterior. Si el multímetro emite un pitido, hay un cortocircuito presente que debe ser corregido.

Si todas las pruebas se realizan sin cortocircuitos, tu cable está correctamente conectado y listo para usar.
